Ультра жоғары дәлдіктегі MZM модуляторы Bias контроллері Автоматты ауытқу контроллері
Ерекшелік
• Peak/Null/Q+/Q− бойынша ауытқу кернеуін басқару
• Ерікті нүктедегі кернеуді басқару
• Өте дәл бақылау: нөл режимінде 50дБ максималды өшіру коэффициенті;
Q+ және Q− режимдерінде ±0,5◦ дәлдік
• Төмен дитер амплитудасы:
NULL режимінде және PEAK режимінде 0,1% Vπ
Q+ режимінде және Q− режимінде 2% Vπ
• Жоғары тұрақтылық: толығымен цифрлық енгізумен
• Төмен профиль: 40мм(В) × 30мм(D) × 10мм(Ж)
• Пайдалану оңай: шағын секіргішпен қолмен басқару;
MCU UART2 арқылы икемді OEM операциялары
• Айнымалы кернеуді қамтамасыз ету үшін екі түрлі режим: a. Автоматты ауытқуды басқару
б. Пайдаланушы анықтаған ауытқу кернеуі
Қолданба
• LiNbO3 және басқа MZ модуляторлары
• Digital NRZ, RZ
• Импульстік қолданбалар
• Brillouin шашырау жүйесі және басқа оптикалық сенсорлар
• CATV таратқышы
Өнімділік
Сурет 1. Тасымалдаушыны басу
Сурет 2. Импульстік генерация
Сурет 3. Модулятордың максималды қуаты
Сурет 4. Модулятордың минималды қуаты
Максималды тұрақты токтың өшу коэффициенті
Бұл тәжірибеде жүйеге RF сигналдары қолданылған жоқ. Тұрақты токтың таза өшуі өлшенді.
1. 5-суретте модулятор Пик нүктесінде басқарылатын модулятор шығысының оптикалық қуаты көрсетілген. Ол диаграммада 3,71 дБм көрсетеді.
2. 6-суретте модулятор нөлдік нүктеде басқарылатын модулятор шығысының оптикалық қуаты көрсетілген. Ол диаграммада -46,73 дБм көрсетеді. Нақты тәжірибеде мән -47дБм шамасында өзгереді; және -46,73 – тұрақты мән.
3. Демек, өлшенген тұрақты токтың сөну коэффициенті 50,4 дБ.
Жоғары жойылу коэффициентіне қойылатын талаптар
1. Жүйе модуляторы жоғары сөну коэффициентіне ие болуы керек. Жүйе модуляторының сипаттамасы максималды жойылу коэффициентіне қол жеткізуге болатынын анықтайды.
2. Модулятордың кіріс шамының поляризациясы ескерілуі керек. Модуляторлар поляризацияға сезімтал. Дұрыс поляризация 10дБ-ден жоғары сөну коэффициентін жақсартады. Зертханалық тәжірибелерде әдетте поляризация контроллері қажет.
3. Тиісті ығысу реттегіштері. Біздің тұрақты токтың жойылу коэффициенті экспериментінде 50,4 дБ өшу коэффициентіне қол жеткізілді. Модулятор өндірісінің деректер парағында тек 40 дБ көрсетілген. Бұл жақсартудың себебі - кейбір модуляторлардың өте жылдам дрейфі. Rofea R-BC-ANY бұрмалау контроллері жылдам жол реакциясын қамтамасыз ету үшін ығысу кернеуін әр 1 секунд сайын жаңартады.
Техникалық сипаттамалар
| Параметр | Мин | Түр | Макс | Бірлік | Шарттар |
| Бақылау өнімділігі | |||||
| Жою коэффициенті | MER 1 | 50 | dB | ||
| CSO2 | −55 | −65 | −70 | дБс | Дитер амплитудасы: 2% Vπ |
| Тұрақтандыру уақыты | 4 | s | Бақылау нүктелері: Null & Peak | ||
| 10 | Бақылау нүктелері: Q+ & Q- | ||||
| Электрлік | |||||
| Оң қуат кернеуі | +14,5 | +15 | +15,5 | V | |
| Оң қуат тогы | 20 | 30 | mA | ||
| Теріс қуат кернеуі | -15.5 | -15 | -14.5 | V | |
| Теріс қуат тогы | 2 | 4 | mA | ||
| Шығу кернеуінің диапазоны | -9,57 | +9,85 | V | ||
| Шығу кернеуінің дәлдігі | 346 | мкВ | |||
| Дитер жиілігі | 999,95 | 1000 | 1000.05 | Hz | Нұсқа: 1кГц дитер сигналы |
| Дитер амплитудасы | 0,1% Vπ | V | Бақылау нүктелері: Null & Peak | ||
| 2% Vπ | Бақылау нүктелері: Q+ & Q- | ||||
| Оптикалық | |||||
| Кіріс оптикалық қуат3 | -30 | -5 | дБм | ||
| Кіріс толқын ұзындығы | 780 | 2000 | nm | ||
1. MER модулятордың өшу коэффициентін білдіреді. Қол жеткізілген өшу коэффициенті әдетте модулятордың деректер парағында көрсетілген модулятордың сөну коэффициенті болып табылады.
2. CSO композиттік екінші ретті білдіреді. CSO-ны дұрыс өлшеу үшін РЖ сигналының, модуляторлардың және қабылдағыштардың сызықтық сапасы қамтамасыз етілуі керек. Бұған қоса, жүйенің CSO көрсеткіштері әртүрлі РЖ жиіліктерінде жұмыс істеген кезде әртүрлі болуы мүмкін.
3. Кіріс оптикалық қуат таңдалған ауытқу нүктесіндегі оптикалық қуатқа сәйкес келмейтінін ескеріңіз. Ол ығысу кернеуі −Vπ мен +Vπ аралығында болғанда модулятор контроллерге экспорттай алатын максималды оптикалық қуатты білдіреді.
Пайдаланушы интерфейсі

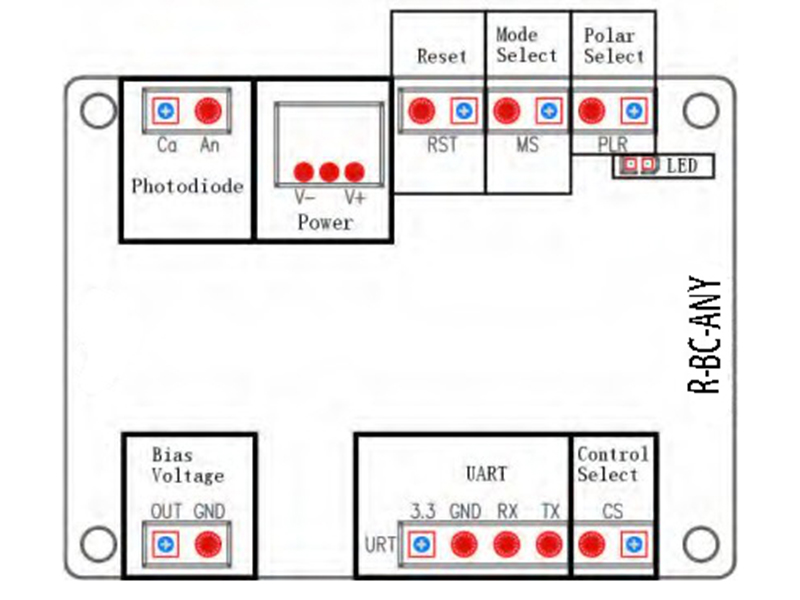

5-сурет. Ассамблея
| Топ | Операция | Түсіндіру |
| Фотодиод 1 | PD: MZM фотодиодының катодын қосыңыз | Фототок туралы кері байланыс беріңіз |
| GND: MZM фотодиодының анодын қосыңыз | ||
| Қуат | Биас контроллері үшін қуат көзі | V-: теріс электродты қосады |
| V+: оң электродты қосады | ||
| Ортаңғы зонд: жерге электродты қосады | ||
| Қалпына келтіру | Секіргішті салып, 1 секундтан кейін шығарып алыңыз | Контроллерді қалпына келтіріңіз |
| Режим таңдау | Секіргішті салыңыз немесе шығарыңыз | секіргіш жоқ: нөлдік режим; секіргішпен: төрттік режим |
| Полярлық таңдау2 | Секіргішті салыңыз немесе шығарыңыз | секіргіш жоқ: Positive Polar; секіргішпен: Теріс полярлық |
| Айнымалы кернеу | MZM ығысу кернеу портына қосыңыз | OUT және GND модулятор үшін ығысу кернеулерін қамтамасыз етеді |
| Жарық диодты индикатор | Үнемі қосулы | Тұрақты жағдайда жұмыс істейді |
| Әр 0,2 секунд сайын қосу-өшіру немесе өшіру | Мәліметтерді өңдеу және басқару нүктесін іздеу | |
| 1 секунд сайын қосу-өшіру немесе өшіру | Кіріс оптикалық қуаты тым әлсіз | |
| Әр 3 секунд сайын қосу-өшіру немесе өшіру | Кіріс оптикалық қуаты тым күшті | |
| UART | Контроллерді UART арқылы басқарыңыз | 3,3: 3,3 В эталондық кернеу |
| GND: Жер | ||
| RX: контроллерді қабылдау | ||
| TX: контроллердің жіберуі | ||
| Таңдауды басқару | Секіргішті салыңыз немесе шығарыңыз | секіргіш жоқ: секіргіш басқару; секіргішпен: UART басқару |
1. Кейбір MZ модуляторларында ішкі фотодиодтар болады. Контроллерді орнатуды контроллердің фотодиодын пайдалану немесе модулятордың ішкі фотодиодын пайдалану арасында таңдау керек. Екі себеп бойынша зертханалық тәжірибелер үшін контроллердің фотодиодын пайдалану ұсынылады. Біріншіден, фотодиод контроллері сапаны қамтамасыз етті. Екіншіден, кіріс жарық қарқындылығын реттеу оңайырақ. Ескертпе: Модулятордың ішкі фотодиодын пайдалансаңыз, фотодиодтың шығыс тогы кіріс қуатына қатаң пропорционалды екеніне көз жеткізіңіз.
2. Полярлық түйреуіш басқару нүктесін нөлдік басқару режимінде (Mode Select pin арқылы анықталады) немесе Quad+ арасында Peak және Null арасында ауыстыру үшін пайдаланылады.
және Quad-in Quad басқару режимі. Егер полярлы істіктің секіргіші салынбаса, басқару нүктесі Null режимінде Null немесе Quad режимінде Quad+ болады. РЖ жүйесінің амплитудасы басқару нүктесіне де әсер етеді. РЖ сигналы болмаған кезде немесе РЖ сигналының амплитудасы аз болса, контроллер жұмыс нүктесін MS және PLR секіргіші таңдаған нүктені түзетуге құлыптай алады. РЖ сигналының амплитудасы белгілі бір шекті мәннен асқанда, жүйенің поляры өзгереді, бұл жағдайда PLR тақырыбы қарама-қарсы күйде болуы керек, яғни егер ол болмаса, секіргішті салу керек немесе ол енгізілген болса суырып алу керек.
Типтік қолданба
Контроллерді пайдалану оңай.
1-қадам. Контроллердің фотодиодына қосқыштың 1% портын қосыңыз.
2-қадам. Контроллердің ығысу кернеуінің шығысын (SMA немесе 2,54 мм 2 істікшелі тақырып арқылы) модулятордың ығысу портына қосыңыз.
3-қадам. Контроллерді +15В және -15В тұрақты кернеулерімен қамтамасыз етіңіз.
4-қадам. Контроллерді қалпына келтіріңіз және ол жұмыс істей бастайды.
ЕСКЕРТУ. Контроллерді қалпына келтірмес бұрын бүкіл жүйенің РЖ сигналы қосулы екеніне көз жеткізіңіз.
