Ultra Compact IQ модуляторы Bias Controller Автоматты түрде BIAS контроллері

Қысқаша сипаттама:

Rofea 'Modulator Bias Controller әр түрлі жұмыс орталарында тұрақты жұмыс күйін қамтамасыз ету үшін Mochner модуляторлары үшін арнайы жасалған. Толық цифрландырылған сигналды өңдеу әдісіне сүйене отырып, контроллер ультра тұрақты жұмысын қамтамасыз ете алады.

Контроллер төмен жиілікті, төмен амплитудалық сигналды модуляторға қосады. Ол өнімнен шығаруды модулятордан сақтайды және кернеудің кернеуінің күйін және байланысты қатені анықтайды. Алдыңғы өлшеуге сәйкес сөздерден кейін жаңа бұрыс кернеу қолданылады. Осылайша, модульатор дұрыс жұмыс істеуге кепілдік береді.


Өнімнің бөлшегі

Rofea OptoEleCtronics Оптикалық және фотокөрсетілімдерді электро-оптикалық модулятор өнімдері

Өнім тегтері

Белгі

• IQ модуляторлар модуляциясының модуляция форматына тәуелсіз үш ұнтақ береді:
• QPSK, QAM, OFDM, SSB тексерілді
• Ашу және ойнату:
Қолмен калибрлеу қажет емес
• i, q қару-жарақ: шыңы мен бос режимдердегі контроллер: 50DB MAX1
• P ARM: Q + және Q- режимдер бойынша бақылау: ± 2◦
• Төмен профиль: 40mm (W) × 28mm (d) × 8mm (H)
• Жоғары тұрақтылық: толыққанды цифрлық іске асыру Пайдалану оңай:
• Mini Jumper икемді OEM операцияларымен қолмен жұмыс
• ҚИАТТЕРГЕ ҚАТЫСТЫРУ ҮШІН ҚАЗІРГІ МӘЛІМЕТ: A.Automatic Bias beight B.user кернеуді анықтады

Электро-оптикалық модулятор Электро-оптикалық модулятор модульді модулятор Bias Controler Bias Controler IQ модуляторы IQ модуляторы DP-IQ модулятор

Қолдану

• Linbo3 және басқа IqModulars
• QPSK, QAM, OFDM, SSB және т.б.
• келісілген беріліс

Орындау

图片 1

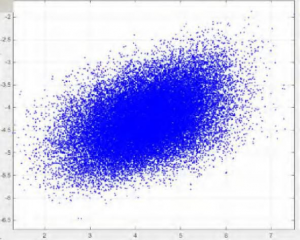

1-сурет. Шоқжұлдыз (контроллерсіз)

图片 2

Сурет 2. QPSK Constellation (контроллермен)

图片 3

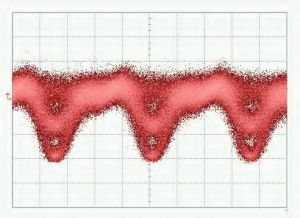

3-сурет. QPSK-көз үлгісі

图片 5

5-сурет. 16-QAM шоқжұлдызы үлгісі

图片 4

4-сурет. QPSK Spectrum

图片 6

Сурет 6. 16-кэм-спектрі

Еректерлер

Параметр

Мин

Жылдамдау

Еңбек

Бірлік

Айырбастау өнімділігі
I, q қару-жарақтар бақыланадыБос (минимум) немесеШыңы (максимум) ұпай
Жойылу коэффициенті

Мерзім1

50

dB

P ARM басқарыладыQ + (оң квадратура) немесеQ- ( сол квадратура) ұпай
Квадраттық дәлдік

-2



+2

градус2

Стабализация уақыты

15

20

25

s

Электр
Оң қуат кернеуі

+44.5

+15

+15.5

V

Позитивті қуат тогы

20



30

mA

Теріс қуат кернеуі

-15.5

-15

-14.5

V

Теріс қуат тогы

8



15

mA

Шығу кернеуі диапазоны

-14.5



+44.5

V

Амплитудасы

1%Vπ



V

Оптикалық
Кіріс оптикалық қуаты3

-30



-8

даб

Толқындардың ұзындығы

1100



1650

nm

1. Мер модуляторды жою коэффициентіне жатады. Қол жеткізілген жойылу коэффициенті, әдетте, модульді модульді модулятордың құрылымы болып табылады.
2. Айта кету керек, енгізу оптикалық қуаты таңдалған бұрмалану нүктесіндегі оптикалық қуатқа сәйкес келмейді. Бұл, модулятордың контролерге экспозициялық оптикалық қуат көзіне сілтеме жасайды, ол кернеудің кернеуі -Vπ-ден + v v vo-дан бастап.

Пайдаланушы интерфейсі

图片 7

Сурет5. Жиналыс

Топтау Операция

Ұғындыру

Ысыру 1 секундтан кейін секіргіш пен шығарыңыз Контроллерді қалпына келтіріңіз
Күш БИСТР БАСҚАРУШЫ ҚУАТ көзі V- қуат көзінің теріс электродтарын қосады
V + қуат көзінің оң электродын қосады
Ортаңғы порт жердегі электродпен байланыстырады
Поляр1 Plri: секіргішті салыңыз немесе тартыңыз ЖОҚ: NULL режимі; Джумпермен: шың режимі
Plrq: секіргішті салыңыз немесе тартыңыз ЖОҚ: NULL режимі; Джумпермен: шың режимі
Plrp: секіргішті салыңыз немесе тартыңыз Джумпер жоқ: q + режимі; секіргішпен: q- режимі
Жарық диодты индикатор Үнемі Тұрақты мемлекет бойынша жұмыс
Әр 0,2-ге дейін немесе одан тыс жерде Деректерді өңдеу және бақылау нүктесін іздеу
Әрбір 1-ден тыс немесе одан тыс жерде Кіріс оптикалық қуаты тым әлсіз
Әр 3-тен тыс немесе одан тыс Оптикалық қуат тым күшті
Дв2 Фотодиодпен байланысыңыз PD порты фотодиодтың катодты қосады
GND порты фотодиодтың анодын қосады
Қияр кернеулер IN, IP: IIAS-тің кернеуі I ARM IP: оң жағы; IN: теріс жағы немесе жер
Qn, qp: q ARM үшін жағымсыз кернеу QP: оң жағы; Qn: теріс жағы немесе жер
Pn, PP: P ARM үшін бұрыс кернеу БП: оң жағы; Pn: теріс жағы немесе жер
Uart Uart арқылы контроллерді басқарыңыз 3.3: 3.3.3 сілтеме кернеуі
Gnd: жер
Rx: контроллерді алу
TX: контроллердің таратылуы

1 Поляр жүйе жүйесіне байланысты. Жүйеде RF сигналы болмаса, поляр оң болуы керек. РЖ сигналы белгілі бір деңгейден үлкен болған кезде, поляр оңдан теріске өзгереді. Бұл уақытта NULL нүктесі мен шың нүктесі бір-бірімен және ең жоғары нүкте бір-бірімен қосылады .q + нүктесі және Q- нүкте бір-бірімен бір-бірімен қосылады.

тікелей пайдалану нүктелерін өзгертпестен.

2Контроллердің фотодиодты пайдалану немесе модульдік фотодиодты пайдалану арасында бір ғана таңдау таңдалады. Зертханалық тәжірибелер үшін контроллерлік фотодиодты екі себепке байланысты қолдану ұсынылады. Біріншіден, басқарушы фотодиод қасиеттерді қамтамасыз етті. Екіншіден, кіріс шамының интенсивтілігін реттеу оңайырақ, модульатордың ішкі фотодиодын пайдаланып, фотодиодтың шығыс тогының кіріс қуатына қатаң пропорционалды екеніне көз жеткізіңіз.
