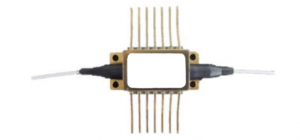

Rof butterfly SOA Optical Amplifier butterfly жартылай өткізгішті оптикалық күшейткіш
Ерекшелік
Жоғары пайда
Төмен қуат тұтыну
Төмен поляризацияға тәуелді жоғалту
Жоғары жойылу коэффициенті
Температураны бақылауды және TEC термоэлектрлік бақылауды қолдайды
Қолданба
Оптикалық талшықты құрылғыларды өндіру және өнімділігін сынау
Сигнал қуатының шағын күшейтілуі
Зертханалық зерттеу саласы
Оптикалық талшықты байланыс жүйесі
Параметрлер
| Параметр | Жұмыс жағдайы | Бірлік | Мин | Түр | Макс |
| Жұмыс толқын ұзындығы диапазоны |
| nm | 1490 |
| 1590 |
| өткізу қабілеті | @-3дБ | nm | 55 |
| 60 |
| Қаныққан оптикалық қуат | Егер=250мА | дБм | 12 |
| 15 |
| Кіші сигналдық күшейту | Егер=250мА Pin=-25dBm | dB | 25 |
| 30 |
| Қанықтылық шығысының өсуі | Егер=250мА | dB | 12 |
|
|
| Жұмыс тогы |
| mA |
| 250 | 400 |
| Тура кернеу |
| V |
|
| 1.8 |
| Жою коэффициенті | Егер=250мА/Егер=-0,4мА Pin=0dBm | dB |
| 50 |
|
| TEC тогы |
| A |
|
| 1.8 |
| TEC кернеуі |
| V |
|
| 3.4 |
| Поляризацияға тәуелді күшейту |
| dB |
| 1.5 | 2 |
| Термистор кедергісі | T=25℃ | KΩ | 9.5 | 10 | 10.5 |
| Термисторлық ток |
| mA |
|
| 5 |
| Жұмыс температурасы |
| ℃ | -10 |
| 70 |
| Сақтау температурасы |
| ℃ |
|
| 85 |
Сипаттама қисығы
Құрылымдық өлшем
