R-AM-07-10G

Wavalength 710nm 10GHz Intensity modulator

Parameter				Symbol		Min	Typ	Max	Unit
Optical parameters
Operating wavelength				l		760	780	800	nm
Insertion loss				IL			4.5	5	dB
Optical return loss				ORL				-45	dB
Switch extinction ratio @DC				ER@DC		20	23		dB
Optical fiber	Input port					PM780 fiber(125/250μm)
	output port					PM780 fiber(125/250μm)
Optical fiber interface						FC/PC、FC/APC Or Customization
Electrical parameters
Operating bandwidth （-3dB）					S₂₁	10	12		GHz
Half-wave voltage Vpi		RF			@1KHz		2.5	3	V
		Bias			@1KHz		3	4	V
Electrical return loss					S₁₁		-12	-10	dB
Input impedance			RF		Z_RF	50			W
			Bias		Z_BIAS	1M			W
Electrical interface						SMA(f)

Limit Conditions

Parameter	Symbol	Unit	Min	Typ	Max
Input optical power	P_in,Max	dBm			20
Input RF power		dBm			28
bias voltage	Vbias	V	-15		15
Operating temperature	Top	℃	-10		60
Storage temperature	Tst	℃	-40		85
Humidity	RH	%	5		90

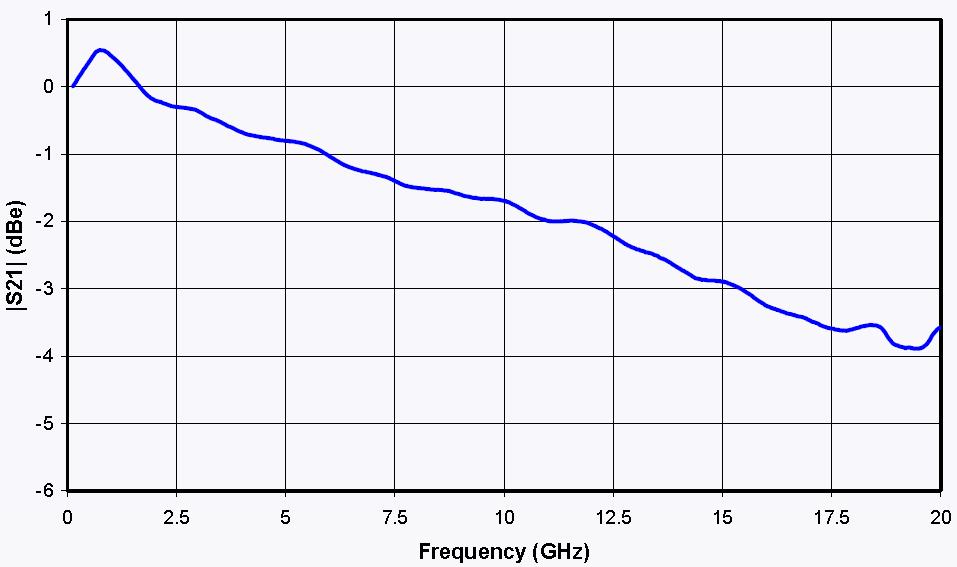

S21 Curve

&S11 Curve
