ROF OCT жүйесі, реттелетін балансты анықтау модулі, 150 МГц теңдестірілген фотодетектор
Функция
Толқын ұзындығына жауап: 850-1650нм (400-1100нм міндетті емес)
3 дБ өткізу қабілеті: DC-150 МГц
Жалпы режимдегі бас тарту коэффициенті: > 25 дБ
Күшейту реттелетін: Бес күшейту берілісі реттеледі
Қолданба
⚫Гетеродинді анықтау
⚫Оптикалық кідіріс өлшеуі
⚫Оптикалық талшықты сенсорлық жүйе
⚫（Қазан）
Параметрлер
Өнімділік параметрлері
| Параметрлер | символ | ROF-GBPR-150M-A-DC | ROF-GBPR-150M-B-DC |
| Спектрлік жауап диапазоны | λ | 850~1650нм | 400~1100нм |
| Детектор түрі |
| InGaAs / PIN | Si/PIN |
| жауапкершілік | R | ≥0.95@1550nm | ≥0,5@850нм |
| 3 дБ өткізу қабілеті | B | Тұрақты ток - 150, 45, 4, 0,3, 0,1 МГц | |
| Жалпы режимді қабылдамау коэффициенті | CMRR | ＞25 дБ | |
| Жоғары кедергі күйіндегі конверсияның күшеюі | G | 103, 104, 105, 106, 107V/A | |
| Шу кернеуі | VRMS | Тұрақты ток - 0,1 МГц:30 мВRMS Тұрақты ток - 0,3 МГц:12 мВRMS Тұрақты ток - 4,0 МГц:10 мВRMS Тұрақты жиілік - 45 МГц:6 мВRMS | Тұрақты ток - 0,1 МГц:30 мВRMS Тұрақты ток - 0,3 МГц:12 мВRMS Тұрақты ток - 4,0 МГц:10 мВRMS Тұрақты жиілік - 45 МГц:6 мВRMS |
| сезімталдық | S | Тұрақты ток - 0,1 МГц:-60 дБм Тұрақты ток - 0,3 МГц:-47 дБм Тұрақты ток - 4,0 МГц:-40 дБм Тұрақты жиілік - 45 МГц:-30 дБм | Тұрақты ток - 0,1 МГц:-57 дБм Тұрақты ток - 0,3 МГц:-44 дБм Тұрақты ток - 4,0 МГц:-37 дБм Тұрақты жиілік - 45 МГц:-27 дБм |
| Қаныққан оптикалық қуат (ҚОҚ) | Ps | Тұрақты ток - 0,1 МГц:-33 дБм Тұрақты ток - 0,3 МГц:-23 дБм Тұрақты ток - 4,0 МГц:-13 дБм Тұрақты жиілік - 45 МГц:-3 дБм | Тұрақты ток - 0,1 МГц:-30 дБм Тұрақты ток - 0,3 МГц:-20 дБм Тұрақты ток - 4,0 МГц:-10 дБм Тұрақты жиілік - 45 МГц:0 дБм |
| Жұмыс кернеуі | U | DC ±15V | |
| Жұмыс тогы | I | <100mA | |
| Максималды кіріс оптикалық қуаты | Pмакс | 10 мВт | |
| Шығыс кедергісі | R | 50Ω | |
| Жұмыс температурасы | Tw | -20-70℃ | |
| Сақтау температурасы | Ts | -40-85℃ | |
| Шығыс жалғау режимі | - | Әдепкі тұрақты ток муфтасы (айнымалы ток муфтасы міндетті емес) | |
| Кіріс оптикалық қосқышы | - | FC/APC | |
| Электр шығыс интерфейсі | - | SMA | |

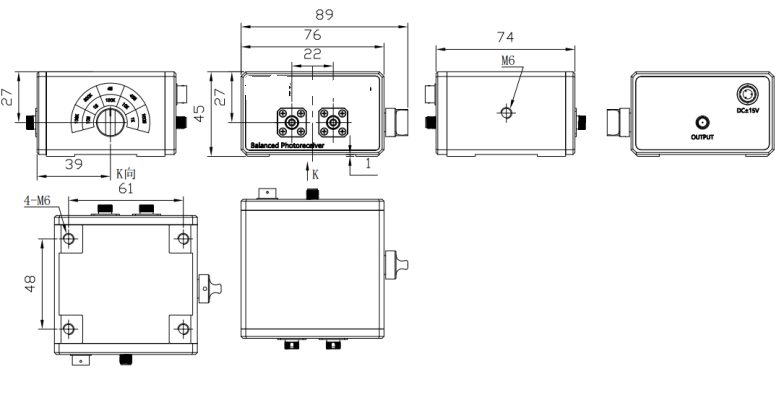

Өлшемдері (мм)
Ақпарат
Тапсырыс беру туралы ақпарат
| ROF | XXX | XX | X | XX | XX | X |
| BPR-- Бекітілген күшейту теңгерімделген детектор Ұлыбритания PR-- Бағаны реттелетін баланс детекторы | -3 дБ өткізу қабілеті： 10М---10МГц 80M---80MHz 200M---200MHz 350M---350 МГц 400M---400 МГц 1G---1 ГГц 1,6 ГГц ---1,6 ГГц
| Жұмыс толқын ұзындығы： A---850~1650нм (1550 нм сынақ) B---320~1000нм (850 нм сынақ) A1---900~1400нм (1064 нм сынақ) A2---1200~1700нм (1310 нм or 1550 нм сынақ) | Енгізу түрі: FC----талшықты муфта FS---- Бос орын | Муфта түрі： ДС---DCМуфта | Күшейту түрі: Нөлдік -- Қалыпты күшейту H--Жоғары күшейту талабы |
Ескерту:
1,10 M, 80 МГц, 200 МГц, 350 МГц және 400 МГц өткізу жолағының детекторлары A және B жұмыс диапазондарын қолдайды; Қосылу түрі Айнымалы және тұрақты ток қосылыстарының екеуі де қосымша болып табылады.
2, 1 ГГц, 1,6 ГГц, A1 және A2 жұмыс жолақтарын қолдайды; Жалғастыру түрі Тек айнымалы ток жалғауына қолдау көрсетіледі.
3, күшейту A және B жұмыс диапазонын қолдау үшін реттеледі (150 МГц); Муфта түрі Айнымалы және тұрақты ток муфталарының екеуі де қосымша болып табылады.
4, мысал,ROF-BPR-350M-A-FC-AC: 350 МГц бекітілген күшейту теңгерімді зонд модулі, жұмыс толқын ұзындығы 1550 нм (850-1650 нм), айнымалы токпен байланысқан шығыс.
* Егер сізде арнайы талаптар болса, сатушымызға хабарласыңыз
