Rof электро-оптикалық модулятор ytterBium-допедті талшықты күшейткіш

Қысқаша сипаттама:

Оптикалық күшейткіш - бұл кіріс сигналын алатын және шығыс сигналын жоғары оптикалық қуатпен шығаратын құрылғы. Әдетте, кірістер мен шығыстар - лазер сәулелері (өте сирек жеңіл сәулелердің басқа түрлері), еркін кеңістіктегі немесе талшықтағы гауссиялық арқалықтар сияқты таралады. Күшейту сыртқы көзден «сорылған» (яғни энергиямен қамтамасыз етілген) болуы керек. Оптикалық күшейткіштердің көпшілігі оптикалық немесе электрлік түрде сорылған.
Әр түрлі күшейткіштер қанықтық қасиеттері жағынан өте ерекшеленеді. Мысалы, жердегі допед лазерлі лазер алу БАҚ едәуір мөлшерде энергияны сақтай алады, ал оптикалық параметрлік күшейткіштер сорғының сәулесі болғанша күшейтуді қамтамасыз етеді. Тағы бір мысал ретінде, жартылай өткізгіштігі бар оптикалық күшейткіштер талшықты күшейткіштерге қарағанда аз энергияны сақтайды және бұл оптикалық талшықты байланыс үшін маңызды әсер етеді.


Өнімнің бөлшегі

Rofea OptoEleCtronics Оптикалық және фотокөрсетілімдерді электро-оптикалық модулятор өнімдері

Өнім тегтері

Белгі

* Төмен шу
* ACC, ACC, APC опциясы
* SM және PM талшықты опциясы
* Сорғыны автоматты түрде өшіру
* Қашықтан басқару
* Жұмыс үстелі, модуль қаптамасы міндетті емес

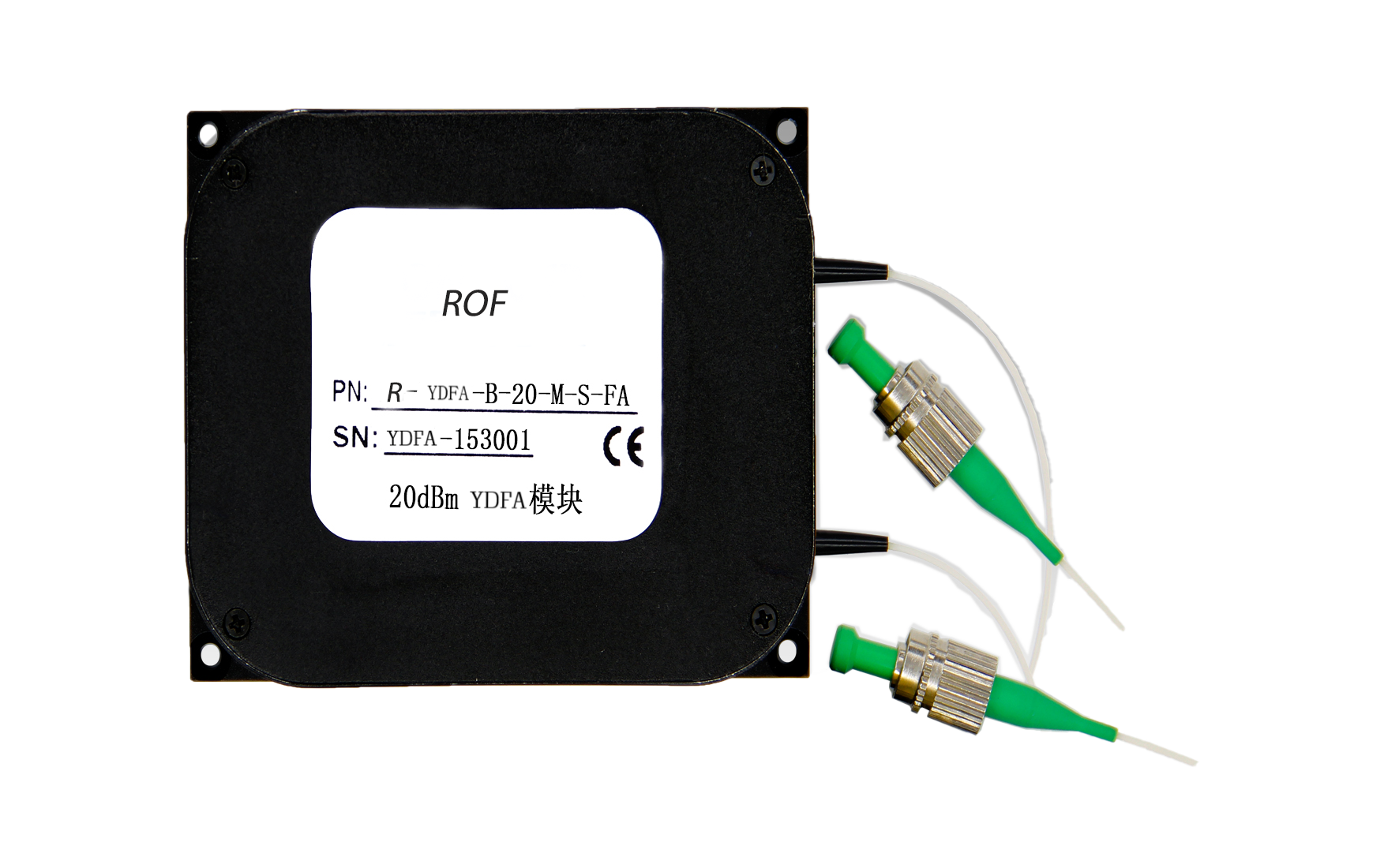

20DBM EDFA модулі

Қолдану

• Күшейткіш лазер шығысының (орташа) қуатын жоғары деңгейге дейін (→ Marmer Oster Amplify = MOPA) арттыра алады.
• Егер ол қысқа мерзім ішінде сақталған энергия алынып тасталса, ол өте жоғары шың қуат бере алады, әсіресе ультрашорт импульстарында.
• Ол әлсіз сигналдарды фотодетациядан бұрын күшейтеді, ал егер қосымша күшейткіш шу үлкен болмаса, анықтау шуын азайтады.
• Оптикалық талшықты байланыс үшін ұзақ талшықты-оптикалық байланыстарда, оптикалық қуат деңгейі шуылдан алынған ақпарат жоғалғанға дейін талшықтың ұзын бөлімдері арасында өсуі керек.

Параметрлер

Параметр

Бірлік

Минимум

TYPICAL

Mагимум

Толқындардың ұзындығы

nm

1050

1100

Кіріс сигналының қуаты

даб

-3

0

10

Қаныққан шығыс оптикалық қуаты *

даб

30

33

Шу индексі @ кіріс 0 даб

dB

5.0 5.0

6.0

Оптикалық оқшаулауды енгізу

dB

30

Оптикалық оқшаулау нәтижелері

dB

30

Қайтару шығыны

dB

40

Поляризацияға тәуелді пайда

dB

0.3

0.5

Сорғының ағып кетуі

даб

-30

Сорғының шығуы

даб

-40

Жұмыс кернеуі жұмыс орындары

V (Айнымалы ток)

80

240

Талшық түрі

Hi1060

Шығу интерфейсі

FC / APC

Байланыс интерфейсі

RS232

Пакеттің мөлшері модуль

mm

90 × 70 × 18

жұмыс орындары

320 × 220 × 90

Тапсырыс беру

Н-д Ydfa XX XX X XX
  YtterBium-Doped талшықты күшейткіш HP- Жігіттердің шығу түрі Шығу қуаты:

20---20даб

23 --------3 23DBM

30 ------ 30дБм

33 --- 33DBM

Пакеттің мөлшері

D ---жұмыс орындары

M ---mОдула

Оптикалық талшықты коннектор:

FC --- FC / APC




  • Алдыңғы:
  • Келесі:

  • Rofea OptoElectronics компаниясы коммерциялық модульдер, қарқындылық модуляторлары, лазерлі жарық көздері, лазерлі лазер, EDFA, eDFA, QPSK модуляциясы, импульстік модуляция, импульстік модулятор, детровь, теңдестірілген фотодедор, лазерлік драйвер , Талшықты-оптикалық күшейткіш, оптикалық қуатты есептегіш, Кең жолақты лазер, реттелетін лазер, оптикалық детектор, лазерлік диодты дрод, талшықты күшейткіш. Біз сондай-ақ, біз теңшелім үшін көптеген белгілі бір модульдерді ұсынамыз, мысалы, 1 * 4 массив модуляторлары, ультра төмен VPI, ең алдымен, университеттер мен институттарда қолданылған ультра жоғары жойылып бара жатқан модуляторлар.
    Біздің өнімдер сізге және сіздің зерттеулеріңізге пайдалы болады деп үміттенемін.
